棚割図

作成した棚割モデルを元に、商品画像を使用して実際の棚割を写真で撮影したような図を作成できます。
印刷の他に、Excel 出力や PDF 出力が可能です。

［棚割操作］タブより、棚割モデルを開いている必要があります。

  1. ［棚割操作］タブ -［開く］より該当の棚割モデルを選択します。
  2. ［帳票作成］タブ -［棚割帳票］をクリックします。




  1. ［棚割帳票］-［基本］メニュータブより、棚割図をクリックします。
  2. ［選択］をクリックします。

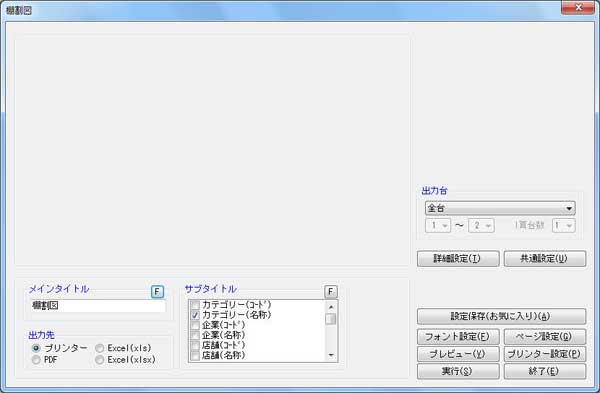

  3. 出力設定を行ないます。
    「出力台」‥全台や台別など、什器を複数台使用している場合にどのように出力するかを選択します
    「タイトル」‥メインタイトルやサブタイトルを設定します
  4. ［プレビュー］をクリックして、確認します。
  5. 「出力先」から出力したい形式を選択して、［実行］をクリックします。
    印刷の場合は、プレビューからも［印刷］で実行可能です。
  6. ［終了］か［ × ］ボタンをクリックして画面を閉じると「今回の設定内容を次回にも適用しますか？」と確認メッセージが表示されます。
    設定した内容を今後も使用する場合は［はい］を、今回のみの使用であれば［いいえ］をクリックしてください。

詳細設定
その他様々な設定をここから行なうことができます。
詳細は「詳細設定仕様」を確認してください。

［棚割図］タブ内で設定できる内容

※図形配置と棚割画像はどちらかしか選択できません。

商品に色枠をつけて出力する
［色分設定］タブで はメーカーや品種といった分類単位での色分けや、売上情報を登録・設定している場合は、分析結果で色分けを行なうことが可能です。
※棚割編集上で任意の商品に色付けを行なった場合は、オプション設定内の「商品色付を反映する」を有効にしてください。

  1. 「色分設定」を有効にします。
  2. 「色分項目」から希望の項目を選択します。
  3. ［設定］をクリックします。

［色分設定］タブ内で設定できる内容

任意の分類にのみ色を付ける
メーカーや品種などの商品分類、階層分類で色分けを行なう場合に、指定した分類のみ色を付けることができます。

  1. 「色分設定」を有効にし、「色分項目」から「メーカー」や「品種」など、確認したい項目を選択します。
  2. ［分類絞込］をクリックします。
  3. 「ハイライト分析する商品を商品分類で絞り込む」を有効にして、色分けしたい分類を選択します。
  4. ［設定］をクリックします。
  5. 詳細設定画面の［設定］をクリックします。


共通設定

棚割帳票の各帳票通じての設定となります。
詳細はこちらを確認してください。

「ハイライト分析する商品を商品分類で絞り込む」で色分けする分類を絞り込んでいる場合、色分項目を別の分類に（品種からメーカーなど）切り替えた場合でも色分け絞り込みの設定で色分けされます。
上記のように品種「レンジ一般料理」のみ色分けするように設定すると、メーカーに切り替えた場合もレンジ一般料理にのみ色分けされることになります。
